【案例】青海化工廠錯誤安裝橡膠軟接頭，導致泄漏問題



　　編輯：淞江集團董帝豪

　　單位：上海淞江減震器集團有限公司

　　地址：上海市嘉定區(qū)曹勝路699號-淞江集團

　　

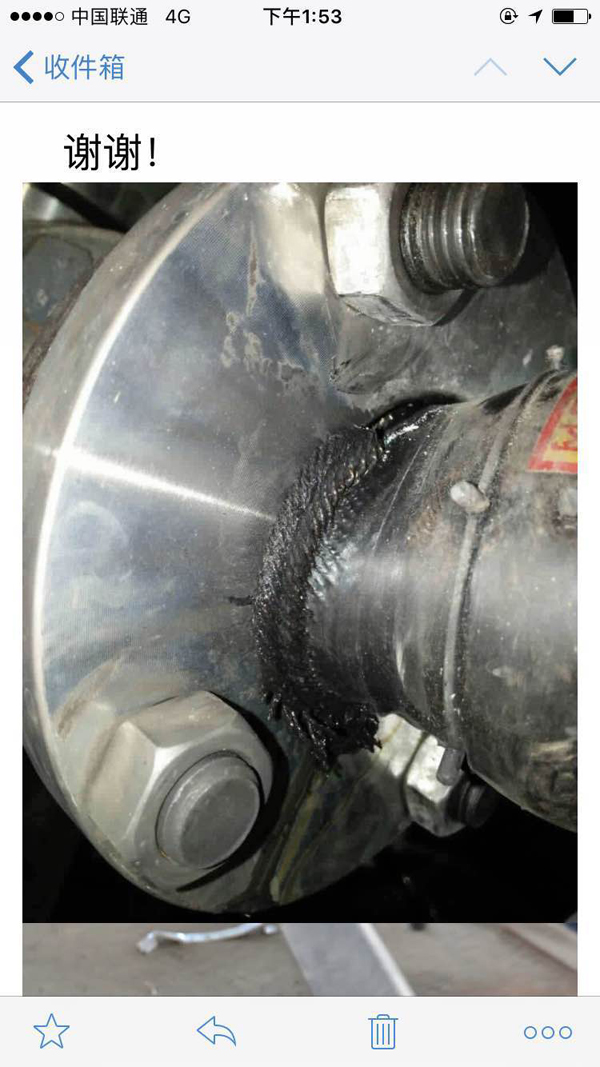

　　2016年11月1日下午12：50，我們淞江集團收到張工的聯系，說昨天晚上有*個DN50的橡膠軟接頭泄漏，張工將相關現場泄漏的照片發(fā)*我們郵箱（下文有圖片），我廠收到照片后，與現場趙工聯系，為了進*步了解現場情況，我廠讓趙工幫忙拍*下照片和測量*些法蘭數據，趙工當天下午將相關照片發(fā)了過來（照片如下），經過我廠初步分析，作出以下書面問題反饋報告：



　　1、橡膠軟接頭在使用的過程中需要使用軟密封蝶閥專用法蘭，因為橡膠軟接頭的密封面和軟密封對夾蝶閥密封面*樣很小，如果沒有使用蝶閥專用法蘭，在安裝的時候兩片法蘭經過螺栓的用力鎖緊，將會把橡膠密封面壓破損，這時候，管道內的介質會通過密封面破損的地方滲透進入橡膠軟接頭內部，橡膠軟接頭內部是由聚酯簾線作為骨架層，這個聚酯簾線材料不耐腐蝕，只起到承壓的作用，介質將會把骨架層腐蝕，受到腐蝕后將無法起到承壓的作用，導致密封面從法蘭盤內拉脫出來。



　　2、橡膠軟接頭在安裝使用的時候嚴.承受管道自身的重量和軸向力。

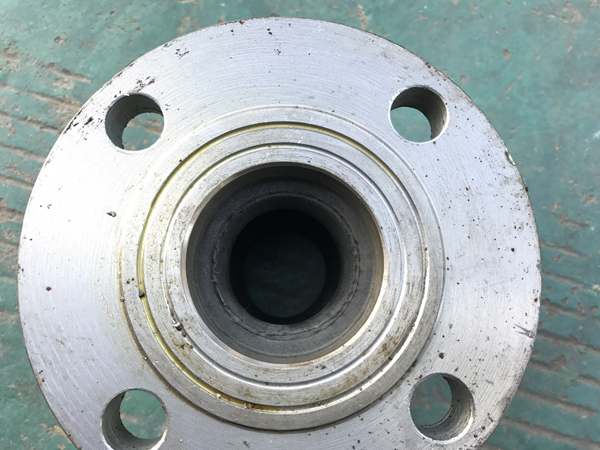

　　下面這張照片可以明顯的看出橡膠密封面中間被平焊法蘭內徑壓的印，已經把橡膠密封面壓壞。

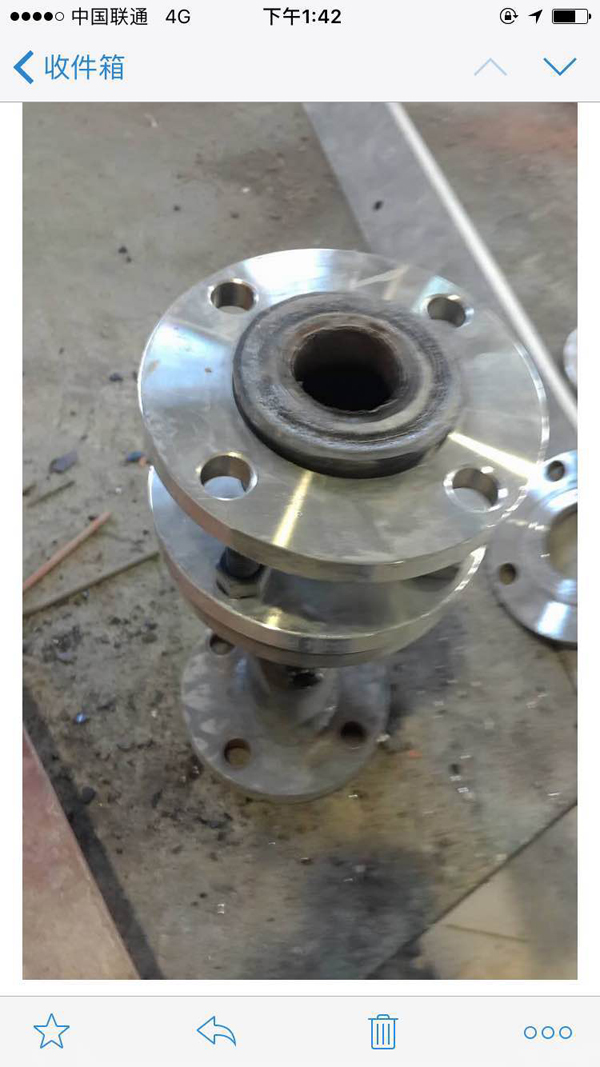

　　這個可以明顯的看出來橡膠軟接頭的密封面被完全拉脫出來。

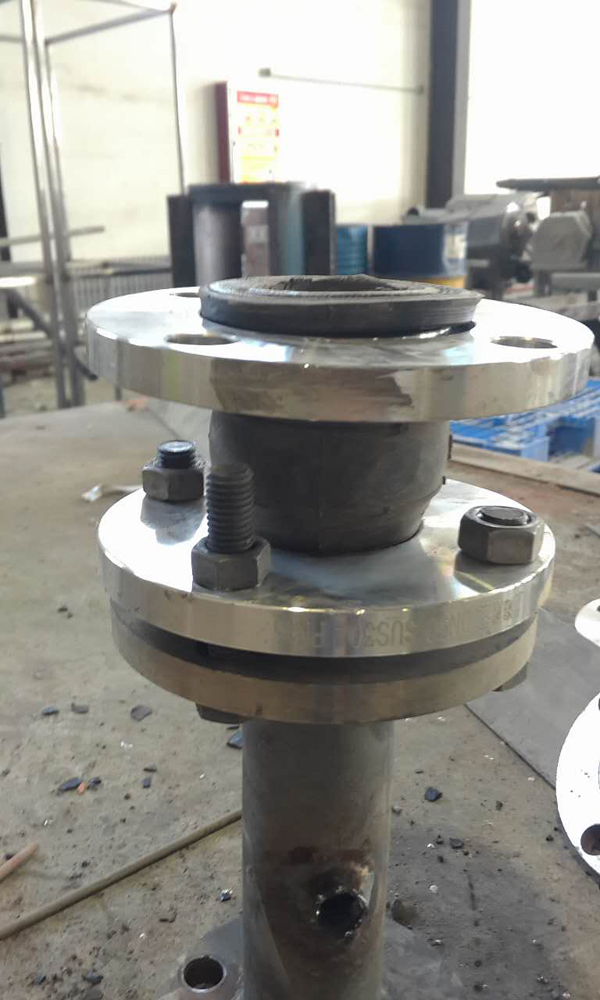

　　下面這張照片螺絲的安裝方向是完全不對，有很多項目在使用的過程中橡膠軟接頭承受管道橫向力過大時，螺栓將把橡膠軟接頭中間部位磨破。





　　以下是我們廠家提*的參考材料：



　　這是普通的平焊法蘭放在橡膠軟接頭上面后內徑密封面還有很多沒有被密封，會導致橡膠密封面壓破，密封面壓不牢靠，如果橡膠軟接頭承受了管道的軸向力就會把橡膠軟接頭拉脫。

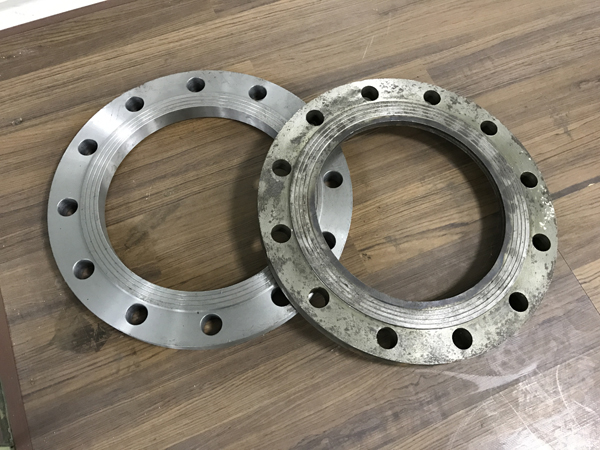

　　下面是普通平焊法蘭和對夾式軟密封法蘭對比介紹：

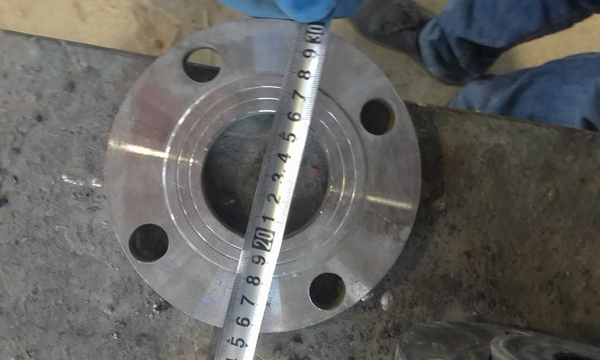

　　普通平焊法蘭內徑273mm

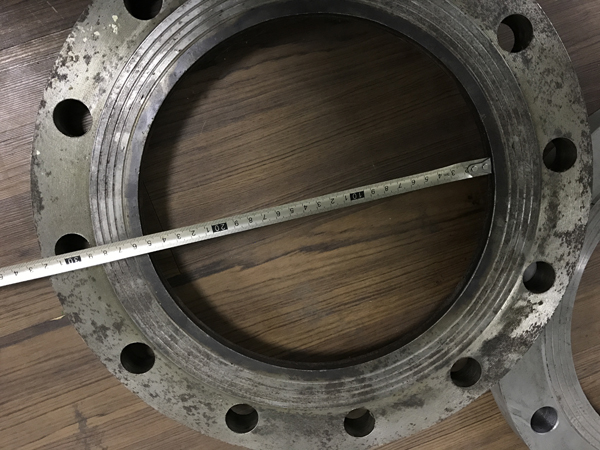

　　對夾式軟密封蝶閥專用法蘭內徑250mm





　　以上是相關常見的問題情況，以下是廠家建議的解決辦法：



　　1、更換對夾式軟密封蝶閥專用法蘭。

　　2、將管道固定牢靠，嚴.讓橡膠軟接頭承受管道的軸向力。

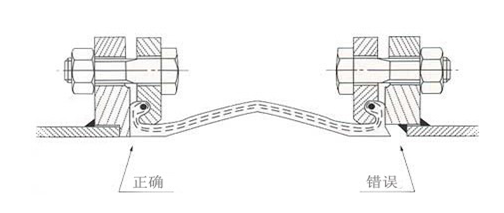

　　3、將螺栓方向調整*反方向安裝，避免劃破橡膠管體。



　　本文內容僅*參考，如果您需解決具體問題，聯系我們【聯系上海淞江】
